経編生地 メーカー

高応力用途において縦編み構造が横編み構造よりも優れている理由

経編みでは、各糸が縦方向 (ウェール方向) に走り、同時に隣接する糸とともに生地幅全体にループ状になります。これにより、機械的応力が 1 つのコースに集中するのではなく、複数のループ列に分散される斜めの連動構造が作成されます。これがまさに横編みの動作と同じです。実際の結果として、走行抵抗が大幅に向上します。たて編みのループが切れても、よこ編みの場合のように損傷が生地を垂直に伝播しません。この構造上の利点により、たて編みは繰り返しの緊張下での物理的完全性が譲れない用途に適した構造となっています。

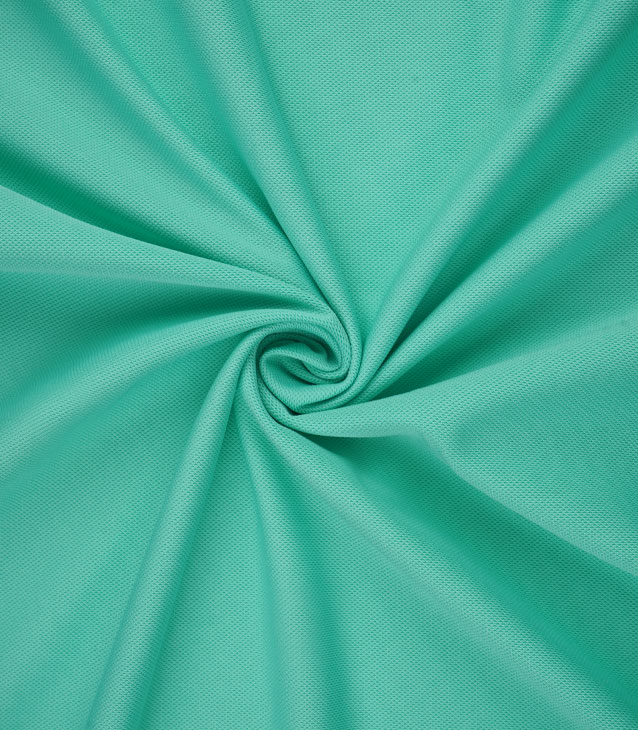

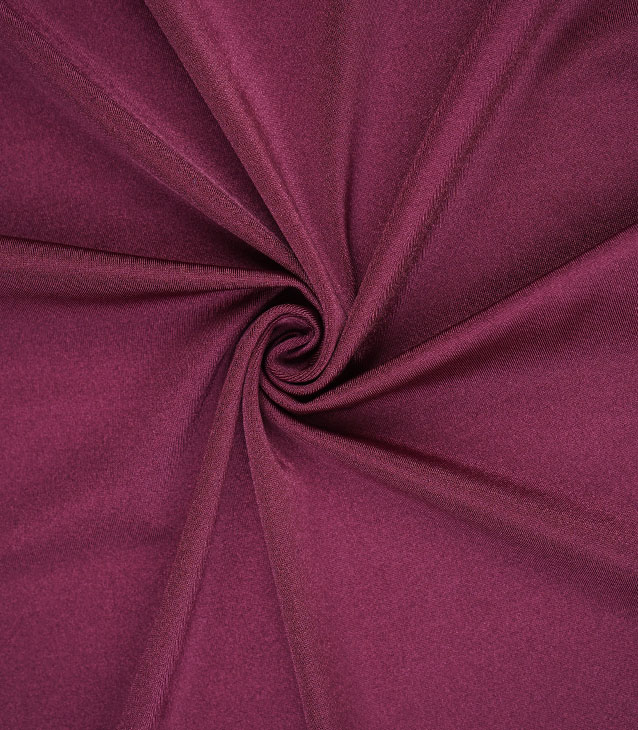

キダさんの 縦糸ニット生地 このコレクションは、塩素への曝露、紫外線劣化、繰り返しの伸縮サイクルに耐える必要がある水着やアクティブウェアの生地から、継続的な動きに耐えるダンスウェアやステージ衣装に使用されるメッシュのダズル生地に至るまで、この構造上の利点をその製品群全体にわたって活用しています。また、斜めのループ形状により、より制御された方向の伸縮性が可能になります。デザイナーは、高二方向伸縮性 (縦方向と横方向) または設計された異方性伸縮性 (一方向でより大きい) を備えた生地を指定できますが、複雑なパターンを作成せずに横編みで一貫して達成するのは困難です。

もう一つの過小評価されている利点は、エッジの安定性です。縦糸ニット生地は、シングルジャージー横糸ニットのように切断端が丸まらないため、縫い代をサージしたり折り曲げたりする必要性が減り、衣服の製造が簡素化され、体にフィットしたアスレチックウェアや水着スタイルの大量生産において、有意義なコストと時間を節約できます。

ワープニット生地のバリエーションを最終用途の性能要件に適合させる

ワープ ニット コレクション内の各バリエーションは、特定の機能概要に基づいて設計されており、同じ繊維ファミリー内であっても、間違った構造を選択すると、現場でのパフォーマンスが低下する衣類が生じる可能性があります。次の概要は、主要なバリアントを、調達の決定を促進するパフォーマンス パラメータにマッピングします。

この種のパフォーマンス マッピングは、構造と仕上げに関する決定が衣類の品質と取り扱い説明ラベルの両方に下流の影響を与えるため、新しいコレクションの生地開発段階で特に役立ちます。

経糸ニット生地の選択における GSM とループ密度の役割

平方メートル当たりのグラム数 (GSM) は、生地の重量と品質の略語としてよく使用されますが、たて編みでは、ループ密度、糸数、繊維密度から派生した結果であり、独立して制御可能な変数ではありません。経糸ニット構造における GSM の推進要因を理解することは、ブランドが生地をより正確に指定し、サンプルの承認と大量生産の間でよくある不一致を回避するのに役立ちます。

たて編みのループ密度は、1 センチメートルあたりのコース (CPC) および 1 センチメートルあたりのウェール数 (WPC) で表されます。編み機の引取り速度を下げることで CPC を増加すると、長さ方向の伸びが少なくなり、よりコンパクトで重い生地が作成されます。 WPC を増やすと、より細かいゲージの機械 (1 インチあたりの針の数が増える) が必要になり、その結果、より緊密な横構造を持つより滑らかな表面が得られます。これら 2 つのパラメータ間の相互作用によって、生地の重量、手触り、機能的な動作が決まります。

• 低 GSM (80 ～ 130 g/m²): メッシュ生地やライナー生地が代表的です。通気性が高くかさばりませんが、歪みを防ぐために慎重な縫い目の構造が必要です。重量が優先される重ね着アイテムやパフォーマンスベースレイヤーに最適です。
• 中 GSM (150 ～ 220 g/m²): ほとんどのアクティブウェア、水着、プリント縦糸ニット生地に対応しています。アクティブに使用する直接肌に触れる衣類に必要な、伸縮回復性、プリント表面の品質、耐久性のバランスを提供します。

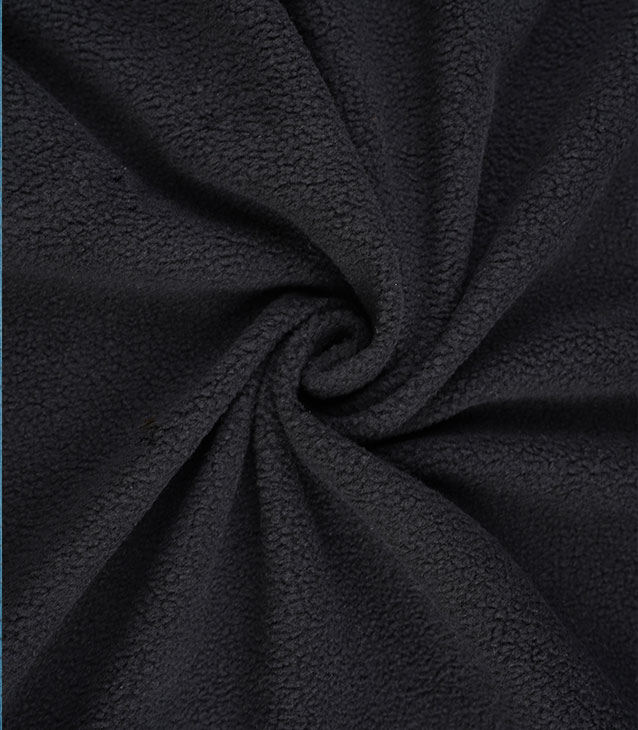

• 高 GSM (250 ～ 350 g/m²): ポーラーフリースとループパイル構造が特徴。熱質量は比例して増加しますが、ケアの複雑さも同様です。重い経糸ニットはより長い乾燥時間を必要とし、高温でタンブラー乾燥すると歪みが発生しやすくなります。

承認されたサンプルに対してバルク生地を評価する場合、目視または触感の評価のみに依存するのではなく、GSM 許容差を ±5% で指定する必要があります。 180 GSM の水着生地の 10 g/m² の誤差は、目には簡単に検出できない範囲内ですが、完成した衣服の伸縮回復とボディ マッピングのパフォーマンスに大きな影響を与える可能性があります。

シルケット加工と表面仕上げ: 繊維の実際の変化

シルケット加工は、製品リストでは「輝き」や「高級感」を加えるプロセスとして説明されることがよくありますが、この説明では、繊維レベルで起こる構造変化、そして美しさを超えて最終用途のパフォーマンスにとってそれがなぜ重要であるかを控えめに説明しています。もともと綿のために開発されたものですが、経編生地の文脈におけるシルケット加工は、制御された張力の下で適用される苛性アルカリ処理 (通常は 15 ～ 25% の濃度の水酸化ナトリウム) を指します。アルカリにより、繊維の断面が平らでねじれたリボン形状からより丸く均一な形状に膨らみます。

この形態学的変化は、いくつかの測定可能な下流効果を生み出します。

• 色素の取り込みの向上: 繊維の断面が丸くなることで、染料の結合に利用できる表面積が増加し、その結果、同じ染料濃度からより深く、より飽和した色が得られ、高彩度のカラーウェイで意味のあるコスト削減になります。
• 強化された引張強度: テンションシルケット加工を施した生地は通常、破断強度が 10 ～ 20% 向上し、脇下の縫い目やウエストバンドなどのストレスポイントで持続的なストレスを受けるフィットした衣類の耐久性が向上します。
• 吸湿量のばらつきの低減: シルケット加工された繊維は水分をより均一に吸収するため、後続の湿式プロセスで斑点状の染色や不均一な仕上がりのリスクが軽減されます。
• 表面光沢： 光は丸い繊維表面でより均一に反射し、時間の経過とともに洗い流される可能性のある局所コーティングを使用せずに、シルケット加工された繊維に伴う特徴的な絹のような光沢を生み出します。

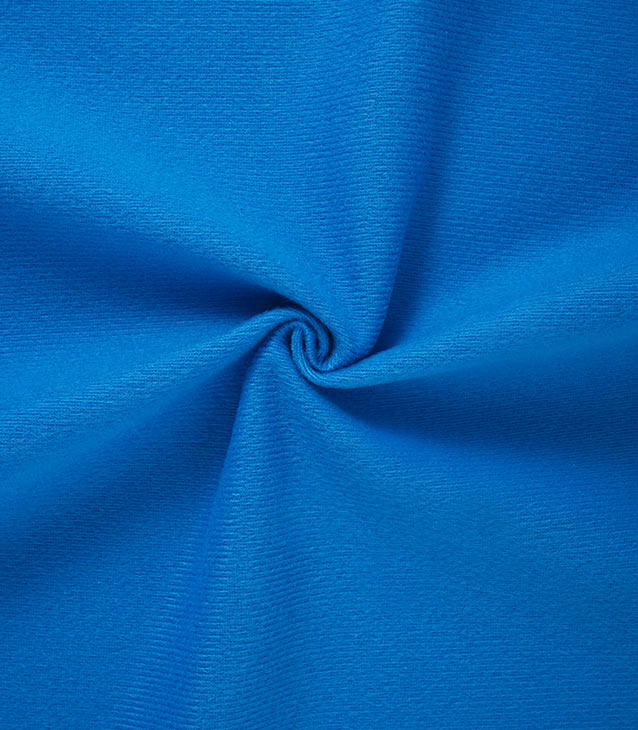

Qida のワープニット マーセライズド生地をハイエンド用途に調達しているブランドの場合、張力を制御した加工により光沢とともに寸法安定性がもたらされるため、シルケット加工が (たるみマーセライズではなく) 張力下で実行されたことを確認する価値があります。スラックマーセライズ加工を施した生地は柔らかさを実現しますが、テンションマーセライズ加工がもたらすシャリ感と構造の改善を犠牲にします。

経糸ニットへのプリント: 生地の安定性が決定要因である理由

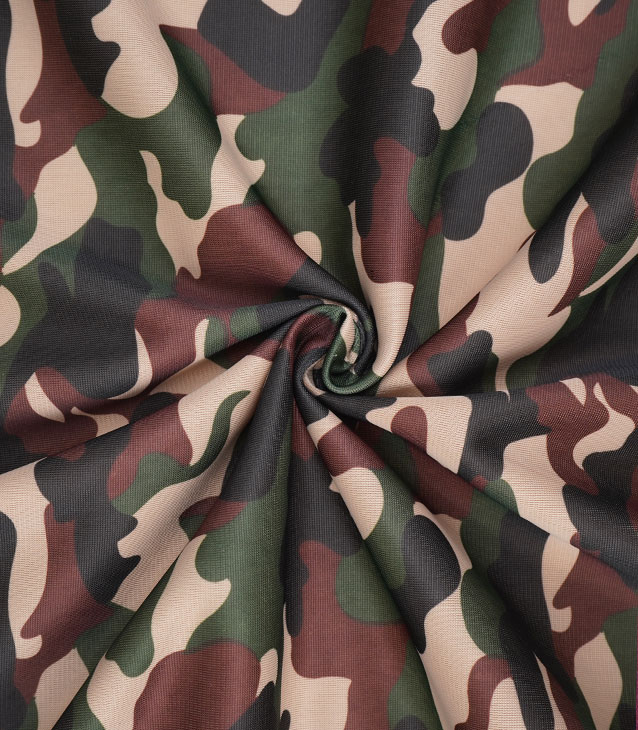

ニット生地上でシャープで一貫したプリント位置合わせを実現することは、織布基材よりもはるかに要求が厳しく、縦編み構造は、プリントおよび仕上げ中に加えられる張力下での寸法安定性のため、プリント生地の用途で特に評価されます。昇華プリント (ポリエステル縦糸ニットの主な方法) では、熱 (通常 180 ～ 210 °C) と圧力の下でインクが印刷された紙キャリアから生地の表面に転写されます。このプロセス中に生地に歪みがあると、完成した衣類にストレスがかかると、プリントされたデザインがずれたり、伸びたり、縫い目でぼやけたりする原因になります。

プリント前の生地の準備

ループ構造を安定させ、編成中に生じた残留張力を緩和するために、プリント前に経編ポリエステルをヒートセットする必要があります。ヒートセットが不十分な生地は昇華プロセス中に収縮し続け、プリントの歪みが発生し、後で修正することはできません。 170 ～ 190°C、滞留時間 30 ～ 60 秒のヒートセットは、ポリエステルの経編ニットでは標準ですが、生地の構造ごとに正確なパラメーターを検証する必要があります。メッシュ構造が緩い場合は、ループの変形を避けるためにより低い温度が必要です。

ワープニットと織物における色堅牢度とプリントの深さ

経編ポリエステルは、同等の織物ポリエステルよりも単位重量あたりの表面積が大きいため (ループ糸の形状により)、昇華染料の浸透がより徹底され、その結果、より豊かな色深さとより優れた洗濯堅牢度評価が得られます。ただし、これと同じ特性は、過剰なプリントや過剰な染料の充填によって染料移行が発生する可能性があることを意味します。これは、特に圧力下で梱包された濃い色の場合、保管中に昇華染料がプリント面から生地の隣接する層に移動することです。大量生産を承認する前に、移行防止仕上げを指定するか、工場にブリードテストレポートを要求することは、ダークグラウンドプリントのワープニットの注文に対する実際的な予防策です。
